二次元影像測量?jī)x檢測塑膠件的細節步驟
文章出處：七海檢測設備 責任編輯：七海檢測設備 閱讀量次 發表時間：2021-04-08 11:00:08
二次元影像測量?jī)x具有測量精度高，操作簡易、性價比高的優勢。一些材質柔軟的塑膠，采用接觸式測頭進行測量時容易擠壓，造成精度不準確。二次元影像測量?jī)x配置光學鏡頭進行非接觸式掃描測量，檢測過程無需直接接觸工件，適用于小、軟、薄等零件的測量。基于這一強大優勢，企業想要得出*測量尺寸，獲得高質量產品，需要影像測量?jī)x所得出的數據反饋在加工環節上努力提升質量。

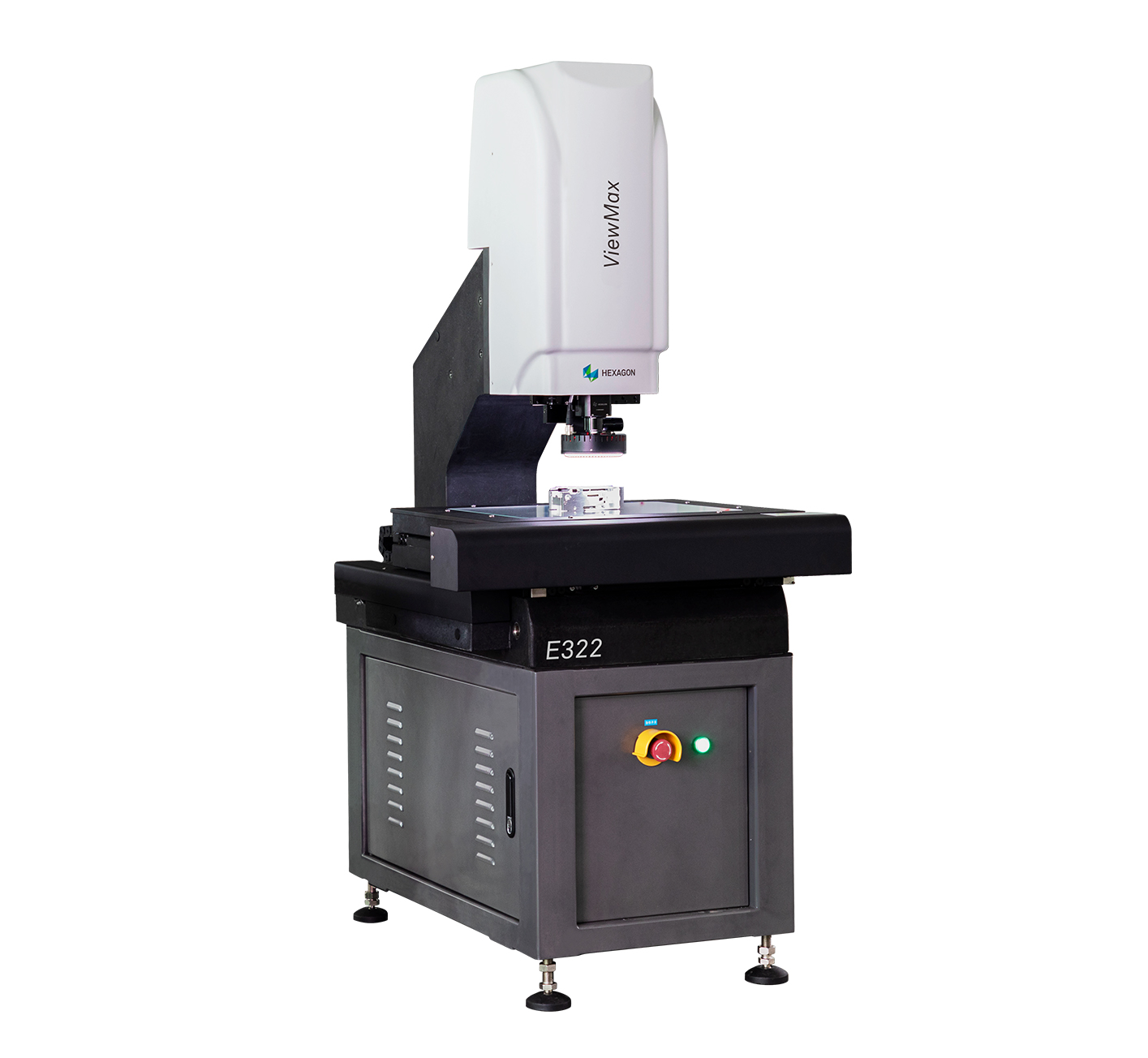

塑膠配件的材質較柔軟、形狀復雜，各面凹槽形狀各異，陰影較多。客戶在多次采用其它檢測設備，所獲取的數據量不完整。使用七海測量二次元影像測量?jī)xView Max E 320機型,加METUS這款專為復合式影像產品而研發的全視覺及空間測量軟件，機身配置Navitar鏡頭及六環八區燈，檢測指定面上的所有盲孔長度與寬度尺寸，所得出的測量數據充分滿足客戶工件檢測需求。
影像測量?jī)x工程師通過將光學倍率放大到4X，通過2個盲孔建立粗?jǐn)[正，然后找初始點和同排的后1個來建立精擺正和坐標系；接著測量出所有盲孔的長寬數據。利用六環八區燈中不同的光線效果凸顯出塑膠件的特性，精準地抓取小盲孔位邊界，測量出來的元素圖形和數據均可在圖形窗口中查看，測量過程一步到位，測量結果清晰明了。還可以可以快速導出EXCEL，查看測量結果，分析原因，立馬反饋到生產加工。
加工制造環環相扣，View Max E全自動影像測量?jī)x“輕巧”實現塑膠件的*測量，一臺影像測量?jī)x有效代替多種工具，輕松解決塑膠件尺寸測量固有的難題，同時提供*性、高可靠性、高分辨率的測量結果，助力”生產制造“更進一步。
